非隔離降壓型LED 恒流驅動芯片
產品描述
WS9032G 是一款超低系統成本的高精度LED 恒流驅動芯片，適合于85V-265V 全范圍交流輸入電壓的非隔離降壓型LED 恒流電源系統。
WS9032G 采用500V 單芯片集成功率MOSFET，只需要很少的外圍元件，即可實現優異的恒流特性。
WS9032G 芯片內帶有高精度的電流取樣電路，同時采用了先進的恒流控制技術，實現高精度的LED 恒流輸出和優異的線性調整率。芯片工作在電感電流臨界模式，系統輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。
WS9032G 具有多重保護功能，包括逐周期電流限制保護（OCP），LED 短路保護，過溫調節技術等。

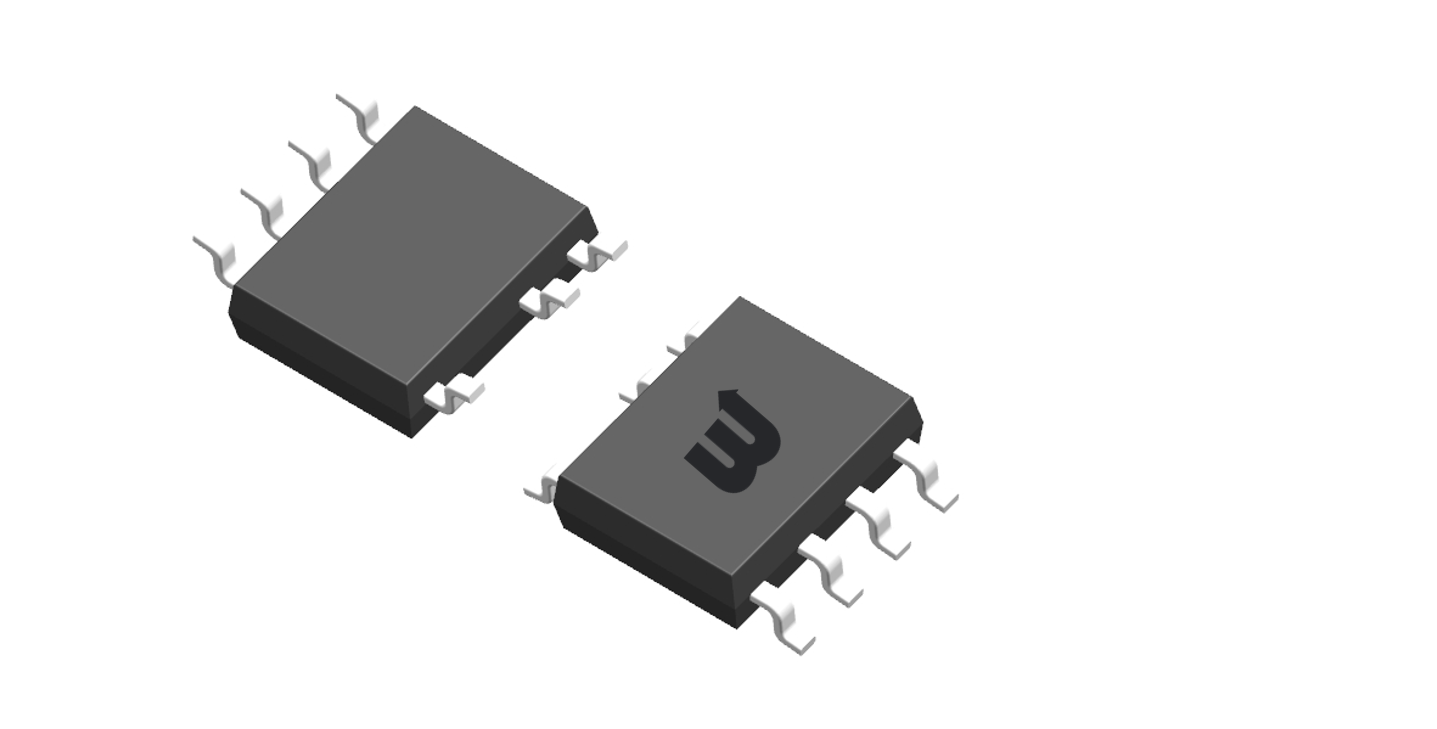

WS9032G 提供7-Pin 的SOP-7 封裝。
主要特點
no-CAP?專利技術
無需VCC電容
內部集成500V MOSFET
系統工作在臨界模式
采用高壓JFET 供電
過溫度調節技術
關機無回閃
低輸入不閃燈
LED 短路保護
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS9032G_CN_A3 | 1,032KB |
